KIGER

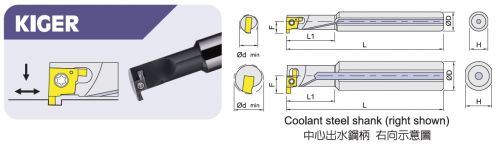

KIGER Internal Grooving Toolholders

Add Inquiry
Item code Dimensions,mm Insert Screw Wrench Weight
(KG)
水孔 Coolant D L L1 F dmin
KIGER-A0808H-A 8 100 20 4.8 8 GER100-200-A MS2005A ETF06 0.04
KIGER-A1010K-B 10 125 25 6.2 10 GER100-300-B MS2206A ETF07 0.08
KIGER-A1412M-C 12 150 33 8 14 GER100-350-C MS2507A ETF09 0.13
KIGER-A1616N-C 16 160 36 9 16 GER100-350-C MS2508A ETF09 0.23
KIGER-A2020Q-D 20 180 40 12.1 20 GER100-400-D MS3010A ETF09 0.39



被切削材
Workpiece material
Steel 鋼 P li
Stainless steel 不鏽鋼 M li
Cast iron 鑄鐵 K     li li
Non-ferrous metal 非鐵金屬 N     li li
Insert Shape Description GRADE 材質 Dimensions,mm
Coated 塗層 Uncoated無塗層
PR1025 TN6020 KW10 GW15 W ※B Re H
GER100-005A li li li   1.00 1.50 0.05 2.58
GER125-005A li li li   1.25 0.05
GER150-010A li li li   1.50 0.10
GER200-010A li li li   2.00 0.10
GER100-005B li li li   1.00 2.20 0.05 3.18
GER150-010B li li li   1.50 0.10
GER200-010B li li li   2.00 0.10
GER250-010B li li li   2.50 0.10
GER100-005AR         1.00 1.50 0.05 2.58
GER200-100AR         2.00 1.00
GER100-005BR         1.00 2.20 0.05 3.18
GER200-100BR         2.00 1.00
GER100-005C li li   li 1.00 2.50 0.05 4.05
GER125-010C li li   li 1.25 0.10
GER200-010C li li   li 2.00 0.10
GER250-020C li li   li 2.50 0.20
GER300-020C li li   li 3.00 0.20
GER100-005D li li   li 1.00 2.50 0.05 5.05
GER150-010D li li   li 1.50 3.00 0.10
GER200-010D li li   li 2.00 3.20 0.10
GER250-020D li li   li 2.50 0.20
GER300-020D li li   li 3.00 4.50 0.20
GER200-100CR         2.00 2.50 1.00 4.05
GER250-125CR         2.50 1.25
GER300-150CR         3.00 1.50
GER200-100DR         2.00 3.20 1.00 5.05
GER300-150DR         3.00 4.50 1.50

※B尺寸表示最大加工深度(Dimension B shows max grooving depth)
