PPH-Kugel-Präzisionsschneider, Kugel-Nasenschneider

PPH Kugel-Präzisionsschneider

Anfrage hinzufügen
Produkt-Spezifikationen

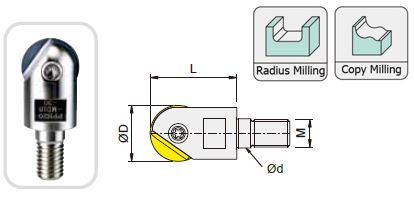

Produktcode Abmessungen, mm Zähne Einfügen Schraube Schlüssel Gewicht
KG
D d L M
PPH08-MD08 8 4.5 16 M4 1 PHB08.. DVF6240 ETF07 0.02
PPH10-MD10 10 5.5 20 M5 1 PHB10.. DVF6241 ETF08 0.02
PPH12-MD11 12 6.5 22 M6 1 PHB12.. DVF6242 ETF10 0.03
PPH16-MD14 16 8.5 28 M8 1 PHB16.. DVF6244 ETL15 0.04
PPH20-MD18 20 10.5 30 M10 1 PHB20.. DVF6246 ETL20 0.07
PPH25-MD23 25 12.5 40 M12 1 BNM-250.. DVF6247 ETL30 0.12



Werkstück material Stahl P
Edelstahl M
Gusseisen K
NE-Metall N
Form einfügen Beschreibung GRADE Abmessungen, mm
Beschichtetes
JW912 JC8003 D S L Re
PHB08   8 2.4 7.0 4.0
PHB10   10 2.6 8.5 5.0
PHB12   12 3.0 10.0 6.0
PHB16   16 4.0 12.0 8.0
PHB20   20 5.0 15.0 10.0
BNM-080   8 2.4 7.0 4.0
BNM-100   10 2.6 8.5 5.0
BNM-120   12 3.0 10.0 6.0
BNM-160   16 4.0 12.0 8.0
BNM-200   20 5.0 15.0 10.0
BNM-250   25 6.0 18.5 12.5
