VAX Hombro / Fresas de corte

VAX (Modular) Hombro / Fresas de corte

Añadir consulta
especificaciones del producto

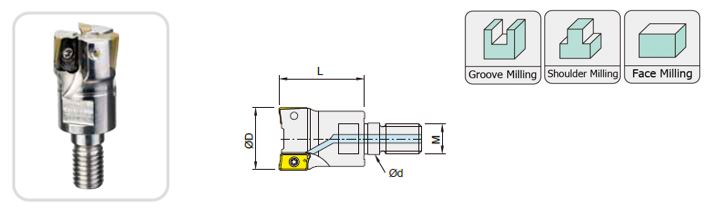

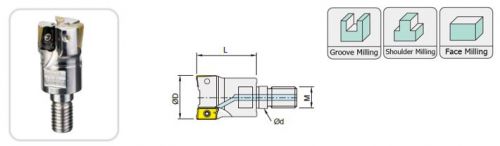

Item code Dimensions,mm Teeth Insert Spare
parts		 Weight
KG
無水孔Non-coolant 水孔Coolant D d L M
VAX11-162-MD14   16 8.5 26 M8 2 R390-11T3.. ① 0.05
VAX11-172-MD14   17 8.5 26 M8 2 0.05
VAX11-202-MD18   20 10.5 30 M10 2 0.07
VAX11-203-MD18   20 10.5 30 M10 3 0.07
VAX11-212-MD18   21 10.5 30 M10 2 0.07
VAX11-213-MD18   21 10.5 30 M10 3 0.07
VAX11-253-MD23 VAX11-253-AMD23 25 12.5 35 M12 3 0.12
VAX11-254-MD23   25 12.5 35 M12 4 0.12
VAX11-263-MD23 VAX11-263-AMD23 26 12.5 35 M12 3 0.12
VAX11-264-MD23   26 12.5 35 M12 4 0.12
VAX11-324-MD29   32 17 43 M16 4 0.24
VAX11-325-MD29   32 17 43 M16 5 0.24
VAX11-334-MD29   33 17 43 M16 4 0.25
VAX11-335-MD29   33 17 43 M16 5 0.24
VAX11-354-MD29   35 17 43 M16 4 0.26
VAX11-355-MD29   35 17 43 M16 5 0.25
VAX17-252-MD23   25 12.5 35 M12 2 R390-1704.. ② 0.12
VAX17-262-MD23   26 12.5 35 M12 2 0.12
VAX17-323-MD29   32 17 43 M16 3 ③ 0.24
VAX17-333-MD29   33 17 43 M16 3 0.24



Insert Spare parts Screw Wrench

R390-11T3.. ① MS2506B ETF09
R390-1704.. ② MS3507A ETF15
R390-1704.. ③ MS3509A ETF15



被切削材
Workpiece material		 Steel 鋼 P
Stainless steel 不鏽鋼 M
Cast iron 鑄鐵 K
Non-ferrous metal 非鐵金屬 N
Insert Shape Description GRADE 材質 Dimensions,mm
Coated 塗層
1025 4240 A B S Re
R390-11T308E-PL   11 6.8 3.59 0.8
R390-11T308M-PM
R390-170408E-PL   17 9.6 4.76 0.8
R390-170408M-PM
