AHU (Shank)

AHU (Shank) Fresado de hombro

Añadir consulta
especificaciones del producto

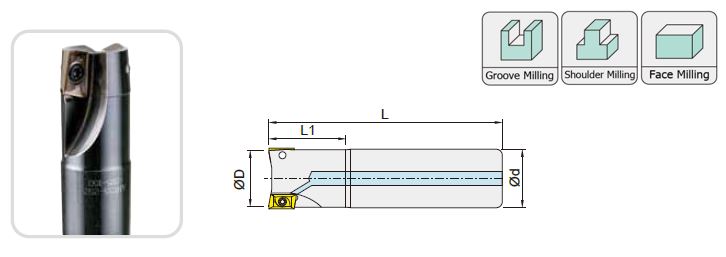

Item code Dimensions, mm Teeth Insert Spare
parts		 Weight
KG
無水孔Non-coolant 水孔Coolant D d L L1
AHU10-162-S16-100     AHU10-162-A16-100　 16 16 100 30 2 JDMT1003..R ① 0.16
AHU10-162-S16-150 AHU10-162-A16-150 150 0.24
AHU10-162-S16-200 AHU10-162-A16-200 200 0.32
AHU10-172-S16-150 AHU10-172-A16-150 17 16 150 25 2 0.24
AHU10-172-S16-200 AHU10-172-A16-200 200 0.32
AHU10-182-S16-150 AHU10-182-A16-150 18 16 150 25 2 0.24
AHU10-182-S16-200 AHU10-182-A16-200 200 0.32
AHU10-203-S20-110 AHU10-203-A20-110 20 20 110 30 3 0.27
AHU10-203-S20-150 AHU10-203-A20-150 150 0.37
AHU10-203-S20-200 AHU10-203-A20-200 200 0.49
AHU10-213-S20-150 AHU10-213-A20-150 21 20 150 30 3 JDMT1003..R ① 0.37
AHU10-213-S20-200 AHU10-213-A20-200 200 0.49
AHU10-222-S20-150 　 22 20 150 30 2 0.37
AHU10-222-S20-200   200 0.51
AHU10-253-S25-125   25 25 125 35 3 0.49
AHU10-253-S25-150 AHU10-253-A25-150 150 0.58
AHU10-253-S25-200 　 200 0.77
AHU10-254-S25-125 　 125 35 4 0.48
AHU10-254-S25-150 AHU10-254-A25-150 150 0.58
AHU10-254-S25-200 　 200 0.77
AHU10-254-S25-250 　 250 0.96
AHU10-263-S25-150 　 26 25 150 30 3 0.58
AHU10-263-S25-200 　 200 0.77
AHU10-264-S25-150 AHU10-264-A25-150 150 30 4 0.58
AHU10-264-S25-200   200 0.77
AHU10-325-S32-150   32 32 150 40 5 0.95
AHU10-325-S32-200   32 32 200 40 5 1.26
AHU10-335-S32-200 　 33 32 200 35 5 1.26
AHU10-335-S32-250

   35

 32

 250

 40

 5

 1.61
AHU15-252-S25-125 AHU15-252-A25-125 25 25 125 40 2 JDMT1505..R ② 0.48
AHU15-252-S25-150 　 150 0.58
AHU15-252-S25-200 　 200 0.77
AHU15-252-S25-250 　 250 0.96
AHU15-262-S25-150 　 26 25 150 40 2 0.59
AHU15-262-S25-200 　 200 0.79
AHU15-302-S25-125 　 30 25 125 35 2 0.48
AHU15-302-S25-150 　 150 0.58
AHU15-302-S25-200 　 200 0.77
AHU15-323-S32-150 AHU15-323-A32-150 32 32 150 45 3 0.95
AHU15-323-S32-200 　 200 1.26
AHU15-323-S32-250 　 250 1.58
AHU15-323-S32-300 　 300 1.89
AHU15-333-S32-150 　 33 32 150 45 3 JDMT1505..R ② 0.95
AHU15-333-S32-200   200 1.26
AHU15-333-S32-250 　 250 1.58
AHU15-333-S32-300 　 300 1.89
AHU15-353-S32-150 　 35 32 150 45 3 0.95
AHU15-353-S32-200 　 200 1.26
AHU15-353-S32-250 　 250 1.58
AHU15-353-S32-300   300 1.89



Insert Spare parts Screw Wrench
JDMT1003..R ① MS2506A ETF09
JDMT1505..R ② MS4009A ETF15



被切削材
Workpiece material		 Steel 鋼 P
Stainless steel 不鏽鋼 M
Cast iron 鑄鐵 K
Non-ferrous metal 非鐵金屬 N
Insert Shape Description GRADE 材質 Dimensions,mm
Coated 塗層 Uncoated 無塗層
PTH30E WH10 A B S Re
Insert Shape JDMT100308R   10.8 6.1 3.5 0.8
JDMT100304R-FA   10.8 6.1 3.5 0.4
Insert Shape JDMT150508R   15.8 9.1 5 0.8
JDMT150504R-FA   15.8 9.1 5 0.4
