VAX Shoulder / Cutting End Mills

VAX Shoulder / Cutting End Mills

Adicionar consulta
Especificações do produto

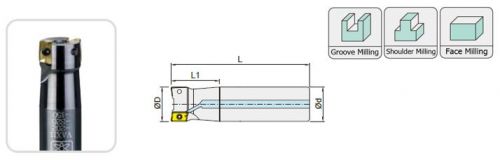

Item code Dimensions,mm Teeth Insert



Spareparts

 Weight
KG
無水孔Non-coolant 水孔Coolant D d L L1
VAX11-162-S16-150 VAX11-162-A16-150 16 16 150 28 2 R390-11T3.. ① 0.24
VAX11-162-S16-200 　 16 16 200 28 2 0.32
VAX11-172-S16-150 VAX11-172-A16-150 17 16 150 25 2 0.24
VAX11-172-S16-200 　 17 16 200 25 2 0.32
VAX11-182-S16-150 　 18 16 150 25 2 0.24
VAX11-182-S16-200 　 18 16 200 25 2 0.32
VAX11-202-S20-150 　 20 20 150 30 2 0.37
VAX11-202-S20-200   20 20 200 30 2 0.49
VAX11-203-S20-150 VAX11-203-A20-150　 20 20 150 30 3 0.37
VAX11-203-S20-200 VAX11-203-A20-200　 20 20 200 30 3 0.49
VAX11-212-S20-150 　 21 20 150 25 2 0.37
VAX11-212-S20-200 　 21 20 200 25 2 0.49
VAX11-213-S20-150 VAX11-213-A20-150 21 20 150 25 3 R390-11T3.. ① 0.37
VAX11-213-S20-200 　 21 20 200 25 3 0.49
VAX11-222-S20-150 　 22 20 150 30 2 0.37
VAX11-222-S20-200 　 22 20 200 30 2 0.49
VAX11-223-S20-150   22 20 150 30 3 0.58
VAX11-253-S25-150   25 25 150 35 3 0.58
VAX11-253-S25-200 VAX11-253-A25-200　 25 25 200 35 3 0.77
VAX11-254-S25-150 VAX11-254-A25-150　 25 25 150 35 4 0.58
VAX11-254-S25-200 　 25 25 200 35 4 0.77
VAX11-263-S25-150 　 26 25 150 25 3 0.58
VAX11-263-S25-200 　 26 25 200 25 3 0.77
VAX11-264-S25-150 　 26 25 150 25 4 0.58
VAX11-264-S25-200 VAX11-264-A25-200 26 25 200 25 4 R390-11T3.. ① 0.77
VAX11-304-S32-150 　 30 32 150 40 4 0.95
VAX11-304-S32-200 　 30 32 200 40 4 1.26
VAX11-304-S32-250 　 30 32 250 40 4 1.58
VAX11-324-S32-150 　 32 32 150 40 4 0.95
VAX11-324-S32-200 　 32 32 200 40 4 1.26
VAX11-324-S32-250 　 32 32 250 40 4 1.58
VAX11-334-S32-150 　 33 32 150 32 4 0.95
VAX11-334-S32-200 VAX11-334-A32-200 33 32 200 32 4 1.26
VAX11-334-S32-250 　 33 32 250 32 4 1.58
VAX11-354-S32-150 　 35 32 150 32 4 0.95
VAX11-354-S32-200 　 35 32 200 32 4 1.26
VAX11-354-S32-250 　 35 32 250 32 4 1.58



Item code Dimensions,mm Teeth Insert Spare parts Weight
KG
無水孔Non-coolant 水孔Coolant D d L L1
VAX17-252-S25-150   25 25 150 32 2 R390-1704.. ② 0.58
VAX17-252-S25-200   25 25 200 32 2 0.77
VAX17-262-S25-150   26 25 150 32 2 0.58
VAX17-262-S25-200   26 25 200 32 2 0.77
VAX17-262-S25-250   26 25 250 32 2 0.96
VAX17-323-S32-150   32 32 150 35 3 ③ 0.95
VAX17-323-S32-200   32 32 200 35 3 1.26
VAX17-333-S32-150   33 32 150 35 3 0.95
VAX17-333-S32-200   33 32 200 35 3 1.26
VAX17-333-S32-250   33 32 250 35 3 1.58



Insert Spare parts Screw Wrench

R390-11T3.. ① MS2506B ETF09
R390-1704.. ② MS3507A ETF15
R390-1704.. ③ MS3509A ETF15

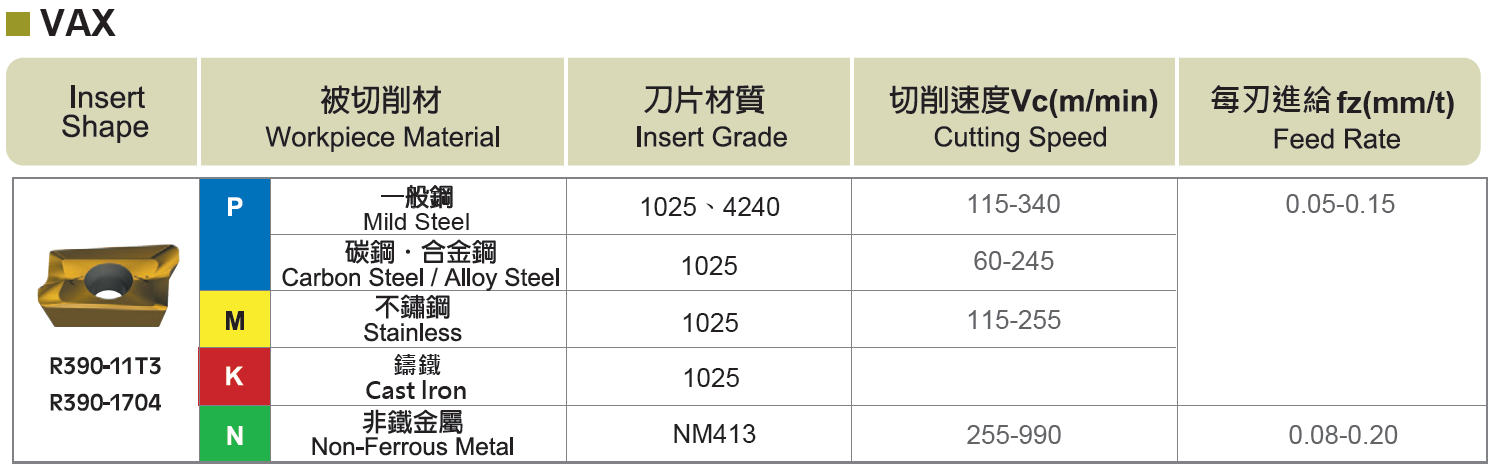

被切削材
Workpiece material		 Steel 鋼 P
Stainless steel 不鏽鋼 M
Cast iron 鑄鐵 K
Non-ferrous metal 非鐵金屬 N
Insert Shape Description GRADE 材質 Dimensions,mm
Coated 塗層
1025 4240 A B S Re
R390-11T308E-PL   11 6.8 3.59 0.8
R390-11T308M-PM
R390-170408E-PL   17 9.6 4.76 0.8
R390-170408M-PM
