GYM切斷刀

GYM切斷刀

Adicionar consulta
Especificações do produto
Item code Dimensions,mm Width
W(mm)		 Insert Screw Wrench Weight
(KG)
H (H1) B L F T H2 Wrench
GYMR-1010K-2-11LH 10 10 125 9.25 11 2 2.0 GY2M02..D　 MS4013F ETL15 0.10
GYMR-1212K-2-13LH 12 12 125 11.25 13 2 0.17
GYMR-1212K-2-17LH 12 12 125 11.25 17 2 0.17
GYMR-1616K-2-13LH 16 16 125 15.25 13 -- 0.25
GYMR-1616K-2-18LH 16 16 125 15.25 18 -- 0.25
GYMR-1616K-3-16LH 16 16 125 14.85 16 -- 3.0 GY2M03..F 0.25
GYMR-1616K-3-20LH 16 16 125 14.85 20 -- 0.25

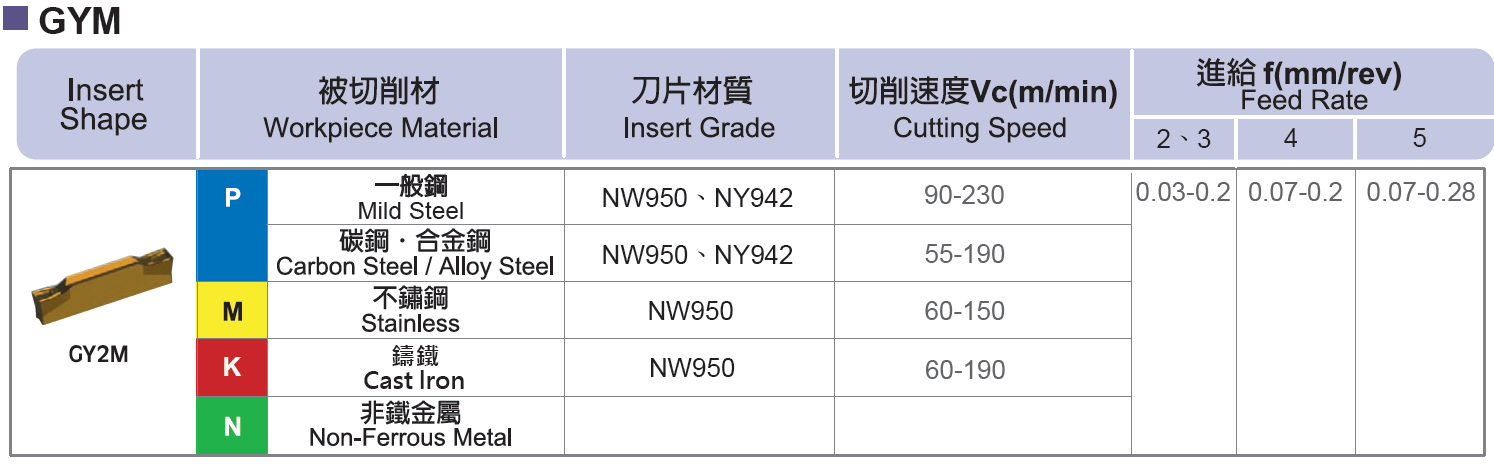

※走心式刀 SWISS-TYPE

Steel 鋼 P li li
Stainless steel
不銹鋼		 M li li
Cast iron 鑄鐵 K li li
Non-ferrous metal
非鐵金屬		 N     li
Breaker Name
屑槽樣式		 Item Code Dimensions(mm) Grade材質
W L ar(MAX.) Re K Coated 塗層 Uncoated
無塗層
NW950 NY942 NM502
多機能/橫向
(精加工)
For Multifunctional Grooving (Finishing)		 GY2G0200D020N-MF 2.00 21.05 19.5 0.2 --   li li
GY2G0300F020N-MF 3.00 21.05 19.5 0.2 --   li li
GY2G0400G020N-MF 4.00 25.95 24.9 0.2 --   li li
GY2G0500H020N-MF

 5.00 25.95
24.2
0.2

 --

   li

 li
多功能/橫向
(小進給加工)
For Multifunctional Grooving (Finishing)
 GY2M0200D020N-MS 2.00 20.70 19.1 0.2 -- li li
GY2M0300F020N-MS 3.00 20.70 19.1 0.2 -- li li
GY2M0300F040N-MS 3.00 20.70 18.9 0.4 -- li
GY2M0400G040N-MS 4.00 25.65 24.1 0.4 -- li li
GY2M0500H040N-MS

 5.00 25.65
23.9
0.4

 --

 li

 li


多功能/橫向
(小進給加工)
For Multifunctional Grooving		 GY2M0200D020N-MM 2.00 20.70 19.1 0.2 -- li li
GY2M0300F020N-MM 3.00 20.70 19.2 0.2 -- li li
GY2M0300F040N-MM 3.00 20.70 18.9 0.4 -- li
GY2M0400G040N-MM 4.00 25.65 23.9 0.4 -- li li
GY2M0500H040N-MM

 5.00

 25.65

 23.9

 0.4

 --

 li li


中進給加工
切斷.切槽
Grooving / Cutting off
(Medium feeds)		 GY2M0200D020N-GM 2.00 20.70 19.4 0.2 -- li li
GY2M0300F030N-GM 3.00 20.70 19.4 0.3 -- li li
GY2M0400G030N-GM 4.00 25.65 24.4 0.3 -- li li
GY2M0500H040N-GM

 5.00

 25.65

 24.3

 0.4

 --

 li

 li


中進給加工
切斷.切槽
Grooving / Cutting off
(Medium feeds)		 GY2M0200D02L5GM 2.00 20.80 19.5 0.2 5。 li
GY2M0200D02R5GM 2.00 20.80 19.5 0.2 5。 li
GY2M0300F03L5GM 3.00 20.85 19.5 0.3 5。 li
GY2M0300F03R5GM 3.00 20.85 19.5 0.3 5。 li
GY2M0400G03R5GM 4.00 25.85 24.5 0.3 5。 li
GY2M0500H04R5GM
5.00

 25.85
24.5

 0.4 5。

 li


仿型/橫向
For Copying		 GY2M0200D100N-BM 2.00 20.90 19.5 1.0 -- li li
GY2M0300F150N-BM 3.00 20.90 19.0 1.5 -- li li
GY2M0400G200N-BM 4.00 25.80 23.4 2.0 -- li li
GY2M0500H250N-BM

 5.00 25.80
22.8

 2.5 --

 li

 li
