ASRS..C (modular)

ASRS..C (modular)

Anfrage hinzufügen
Produkt-Spezifikationen

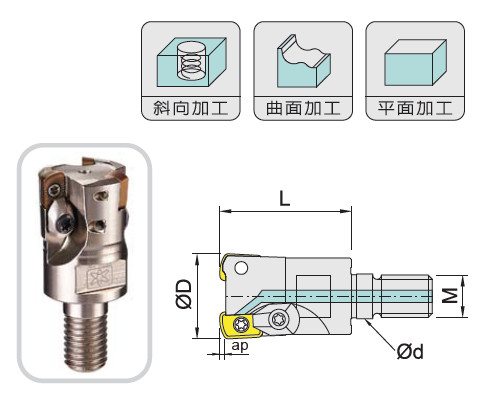

Produktcode Abmessungen, mm Zähne Einfügen Ersatzteile Gewicht
KG
Nichtkühlmittel Kühlmittel D d L M ap
ASRS254C-MD23   25 12.5 35 M12 1.5 4 EP..0603.. ① 0.14
ASRS263C-MD23 ASRS263C-AMD23 26 12.5 35 M12 3 0.16
ASRS304C-MD29   30 17 43 M16 4 0.25
ASRS324C-MD29   32 17 40 M16 4 0.29
ASRS354C-MD29   35 17 40 M16 4 0.35



Einfügen Ersatzteile Schraube Schlüssel Klemme Schlüssel
EPMT0603TN-8 ① MS2506B ETF09 MC35-3V ETF15



Die Kamera ist mit einem ASR-Signal ausgestattet
Bei Verwendung des ASRS bitte den ungefähren Radius wie angegeben programmieren. Die ungefähren ungeschnittenen Teile für das Programm sind wie folgt.
Artikelgröße Ca. RE Überreste
EP..-8 2.0 0.497



Werkstück material Stahl  P
Edelstahl  M
Gusseisen K
NE-Metall  N
Form einfügen Beschreibung GRAD Abmessungen, mm
Beschichtetes
JP4020 JM4160 JS4060 A B S Re
EPMT0603TN-8 10 6.35 3.18 8
EPMT0603EN-8LF
